Errores comunes al instalar una línea SMT llave en mano: guía de puesta en marcha

Para quién es este artículo

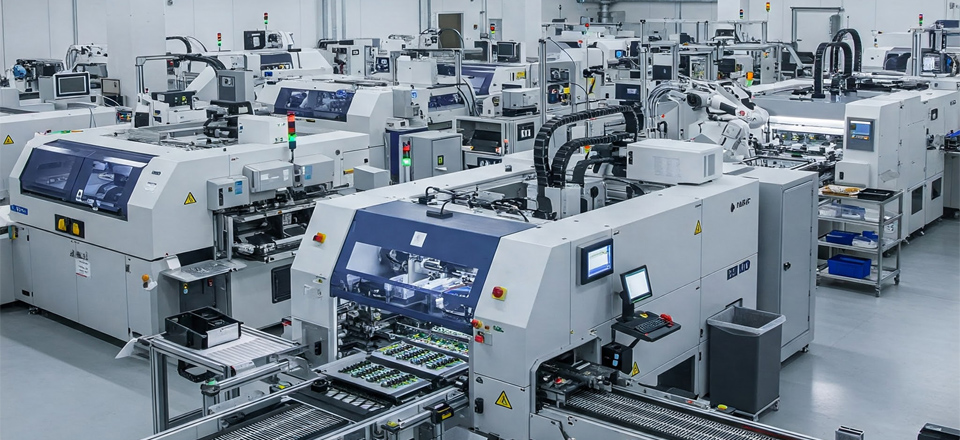

Directores de planta, jefes de proyecto e ingenieros de proceso que van a recibir una línea SMT completa de un proveedor llave en mano (impresora de pasta → SPI → colocadora → horno de reflujo → AOI). Si tu compra es una sola máquina aislada, gran parte de lo que sigue también aplica, pero el foco aquí es la instalación como sistema: lo que falla entre las máquinas, no dentro de ellas.

Error 1: recibir las máquinas sin tener el sitio listo

Es el error más caro y el más frecuente. Una línea SMT de alta velocidad mide entre 25 y 35 metros de largo, y un solo equipo de colocación, cargado de alimentadores, puede superar los 6.000 kg. Las guías de diseño de sitios SMT recomiendan una capacidad de carga del suelo de al menos 500 kgf/m², y de 7,5 kN/m² o más para líneas de alta velocidad. Si el suelo cede o se agrieta meses después, la precisión de los equipos se degrada y nadie te devuelve el tiempo perdido.

Servicios que deben estar listos el día de la entrega:

• Potencia eléctrica. Los equipos SMT usan energía eléctrica y aire comprimido como doble fuente. Los hornos de reflujo y de ola son los mayores consumidores: su arranque y parada afectan al resto de los equipos, así que la instalación eléctrica debe dimensionarse con margen. Las guías del sector recomiendan el sistema trifásico de cinco hilos, con tierra de protección separada del neutro.
• Aire comprimido. Seco y sin aceite, con la presión y el caudal que pida cada máquina, y con las tomas ya tendidas en la posición exacta de la línea, no "cerca".
• Extracción del horno de reflujo. Una referencia habitual del sector es un caudal de unos 200 m³/h con una presión estática de unos 100 Pa, además del diámetro de conducto que pida el fabricante. Sin extracción suficiente, los vapores de flux se acumulan y el perfil térmico se vuelve inestable.
• Clima y ESD. Temperatura y humedad controladas, suelo y mobiliario antiestáticos, y todos los equipos con puesta a tierra fiable. La iluminación también cuenta: el rango ideal citado en guías de planta está entre 800 y 1.200 LUX, con un mínimo de 300 LUX, y las zonas de inspección visual exigen buena luz sin excepciones.

Error 2: aceptar la línea sin criterios escritos

La trampa clásica es la "placa dorada": la línea pasa la aceptación con una placa de referencia perfecta en la fábrica del proveedor y falla con tu mezcla real de productos en tu planta. Cuando eso ocurre, la pregunta productiva no es "qué máquina está mal", sino "qué capa falló": el equipo, la integración de la línea o el proceso de aceptación que nunca se escribió.

La aceptación debe definirse antes de la orden de compra, no después de la instalación: qué familia de productos se va a probar (no una sola placa), cuántas placas forman la muestra, qué Cpk o qué tasa de defectos se exige y qué documentos se entregan (informes de prueba firmados, manuales, lista de repuestos). Y el calendario de pagos debe estar atado a la firma de esa aceptación: pagar el saldo antes de tener criterios medibles es regalar tu única palanca de negociación.

Error 3: ignorar la interfaz entre máquinas

Una línea es una cadena de traspasos de placas. Si dos máquinas no se "entienden", la placa se atasca, se cae o se identifica mal, y el fallo parece aleatorio. Dos puntos críticos:

• Altura y comunicación del transportador. Todas las máquinas deben compartir la misma altura de paso y el mismo protocolo de traspaso. El estándar histórico es IPC-SMEMA-9851; su sucesor oficial es IPC-HERMES-9852 (The Hermes Standard), que usa Ethernet en lugar de cableado de señales, necesita un solo lector de códigos al inicio de la línea y transmite a las máquinas siguientes los datos de la placa (código de barras, dimensiones, tipo de producto). Mezclar en una misma línea máquinas con SMEMA y con Hermes sin un plan de adaptación es una fuente clásica de paradas "misteriosas".
• Anchos y carriles. Define con el proveedor el rango de anchos de placa y si la línea es de uno o dos carriles antes de que fabriquen los transportadores.

Error 4: saltarse la cualificación del proceso con tus propias placas

Instalar no es producir. Entre la instalación mecánica y la producción estable hay una fase que muchos compradores comprimen por prisa: la cualificación del proceso con sus propias placas.

• Perfil de reflujo medido, no copiado. El perfil térmico debe medirse con termopares sobre tus placas reales, con tu masa térmica y tus componentes. Un dato útil del sector: cuando el perfil "se mueve" en producción, la causa suele estar en la extracción, en corrientes de aire del ambiente o en la velocidad de la línea, no en las zonas del horno. Perseguir el problema ajustando zonas sin medir es perder días.
• Validación de impresión con datos, no a ojo. La impresora debe validarse con mediciones (idealmente con SPI: volumen, área y altura del depósito de pasta) antes de liberar la línea, no "cuando haya tiempo".
• Nada de ajustes de la placa dorada en producción. Los parámetros validados en la fábrica del proveedor son un punto de partida, no un programa de producción.

Error 5: dejar la formación de operarios para el final

El escenario típico: el ingeniero del proveedor termina la instalación, da un curso exprés de dos horas y se va. Dos semanas después, un cambio de producto, una alarma que nadie entiende o un alimentador mal montado paran la línea, y el "ahorro" en formación se paga en tiempo muerto.

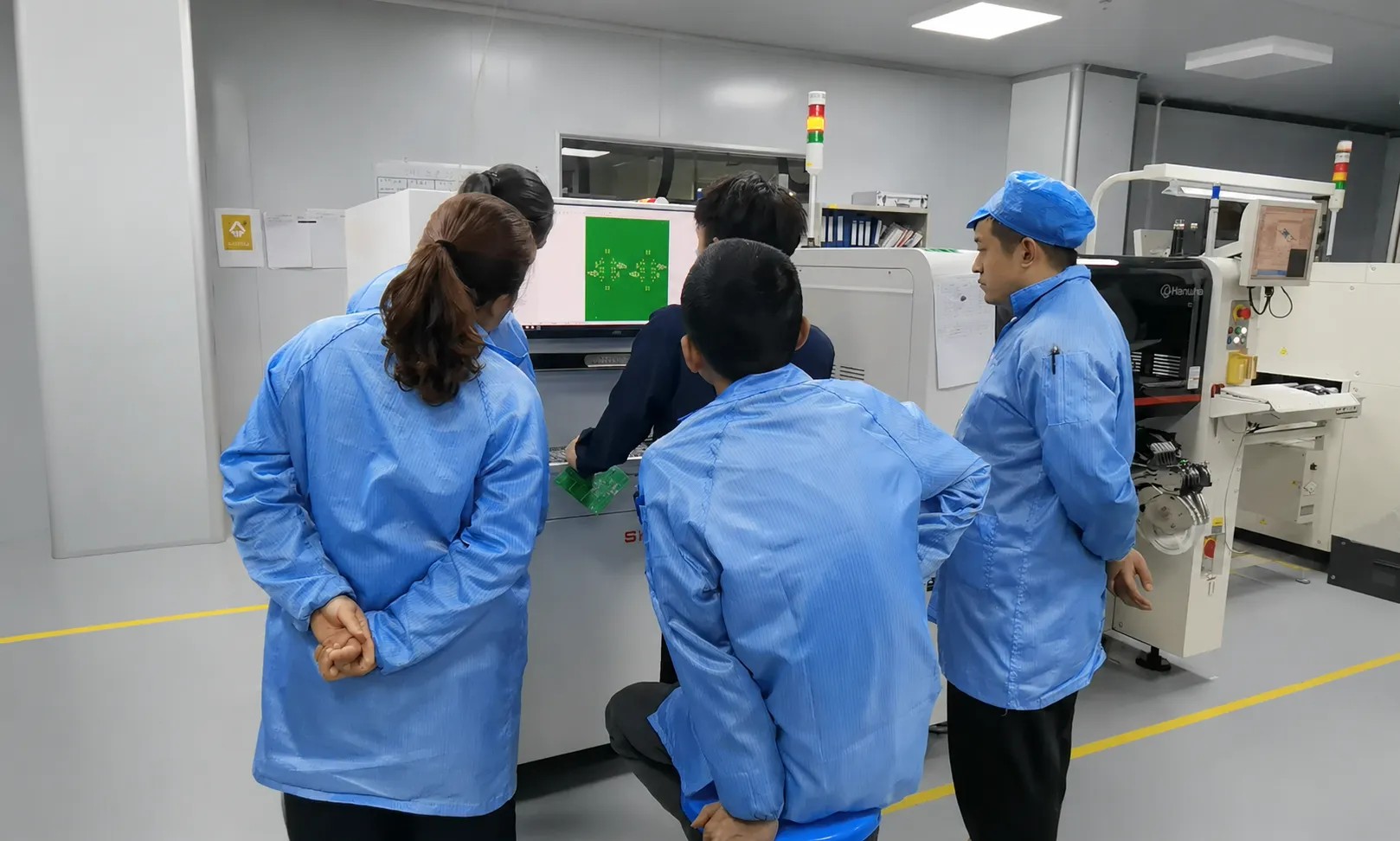

La formación debe ocurrir durante la puesta en marcha, con tus operarios ejecutando cambios de producto, resolviendo alarmas reales y haciendo el mantenimiento básico bajo supervisión. Un proveedor serio de línea completa incluye en su equipo un ingeniero de puesta en marcha cuya función es instalar, poner en marcha y formar a tus operarios, no solo "entregar máquinas".

Error 6: olvidar la infraestructura de datos

La trazabilidad es la reforma más cara de la industria: añadirla después, cuando un cliente de automoción o de electrónica industrial la exige en una auditoría, cuesta varias veces más que preverla. Si tu mercado objetivo puede pedir trazabilidad por placa (qué lote de componentes, qué programa, qué resultados de inspección), la red de planta, los lectores de códigos y el software deben planificarse con la línea, no después.

Lo mismo aplica a la integración con tu sistema de gestión: que los datos "aparezcan en un panel" no significa que la integración esté completa; la precisión de los datos y la estabilidad de los eventos son lo que decide si sirve para decidir.

Error 7: confundir la velocidad especificada con la capacidad real

Sobre-especificar la velocidad de colocación mientras se descuida la estabilidad del proceso aumenta la variación y la carga de mantenimiento: es una de las lecciones más repetidas en proyectos de líneas para electrónica exigente. La capacidad real de una línea la fija el cuello de botella del sistema completo (impresión, colocación, reflujo, inspección y cambios de producto), no la cifra más alta de ninguna ficha técnica.

Comprar "la máquina más rápida" para una línea desequilibrada es pagar de más por un cuello de botella que no se mueve. La pregunta correcta no es "¿cuántos componentes por hora coloca?", sino "¿cuántas placas buenas por turno produce esta línea con mi mezcla de productos?".

Lista de verificación pre-instalación

Úsala ocho semanas antes de la fecha de entrega prevista. Todo lo que no esté marcado es un riesgo con fecha.

Cuando el proveedor entrega la línea completa, no máquinas sueltas

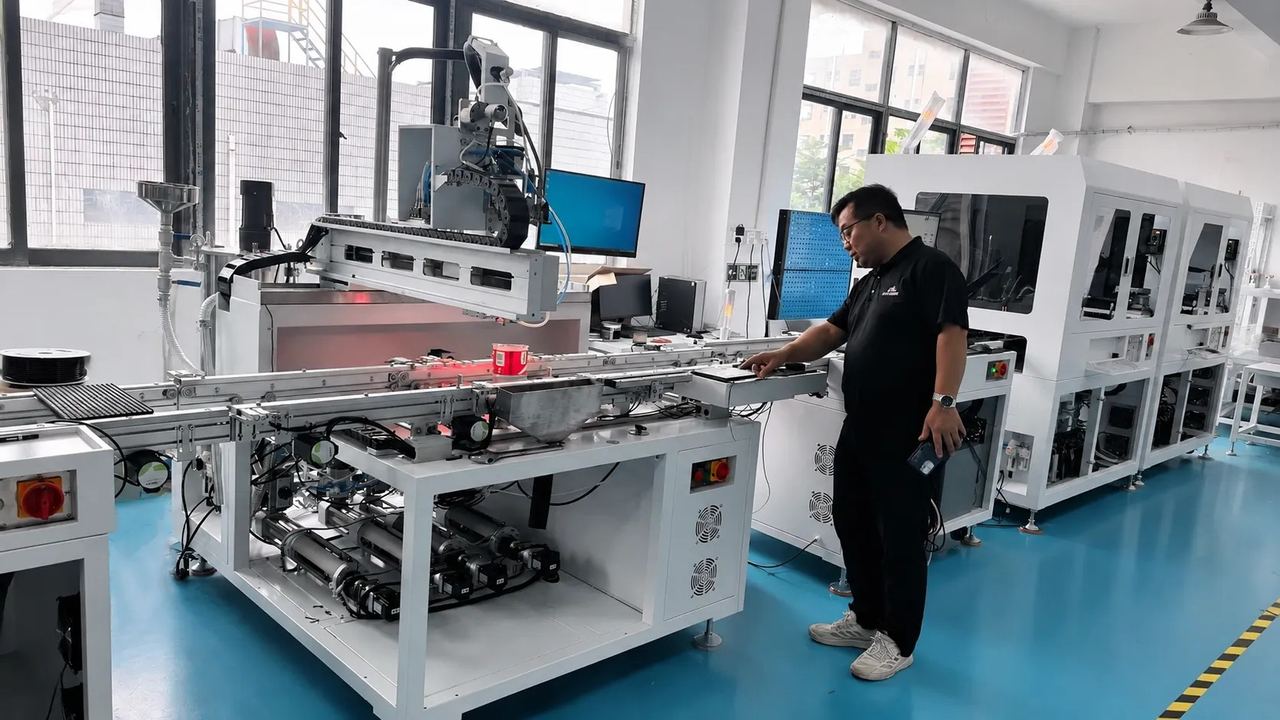

Todo lo anterior se vuelve más sencillo cuando un solo proveedor asume la línea entera: una sola empresa responsable de impresora, colocación, reflujo e inspección, un solo equipo que instala y forma, y una sola garantía que seguir. Shenzhen Jinghe Technology Co., Ltd. (JHIMS) trabaja precisamente con ese modelo: su ingeniero de puesta en marcha instala la línea, la pone en marcha y forma a los operarios del cliente.

Antes del envío, cada máquina pasa una prueba de funcionamiento continuo de 48 horas simulando producción con los parámetros reales del proceso del cliente, con exigencia de cero fallos, y una inspección final de más de 120 puntos con informe de pruebas firmado (ver el proceso de control de calidad de JHIMS).

Si estás evaluando una línea SMT completa, pide siempre tres cosas antes de firmar: la lista de preparación del sitio con la oferta, los criterios de aceptación por escrito y el plan de formación con nombres y fechas. Lo que un proveedor no quiera poner por escrito antes del pago, lo discutirás después sin palanca.

Preguntas frecuentes

¿Cuánto tiempo lleva una instalación típica de línea SMT?

Depende del tamaño de la línea y del estado del sitio, pero una referencia de trabajo razonable es: 1–2 semanas de instalación mecánica, 1 semana de cualificación del proceso con tus placas y formación en paralelo. Si el sitio no está preparado, añade el retraso de obra civil: por eso la preparación del sitio empieza con la oferta, no con el embarque.

¿Quién debe preparar el sitio, el comprador o el proveedor?

El comprador ejecuta la obra (suelo, electricidad, aire, extracción), pero el proveedor debe entregar la lista exacta de requisitos con la oferta. Si el proveedor no te da esa lista por escrito, no tienes contra qué verificar.

¿SMEMA o Hermes?

IPC-HERMES-9852 es el sucesor oficial de IPC-SMEMA-9851. Para una línea nueva, Hermes simplifica el cableado (Ethernet) y la identificación de placas; para ampliar una línea SMEMA existente, planifica la adaptación entre protocolos. Lo importante no es la sigla, sino que toda la línea hable el mismo idioma.

¿Qué documentos debo exigir en la aceptación?

Como mínimo: informe de pruebas firmado por máquina, registros de cualificación del proceso (perfiles de reflujo medidos, validación de impresión), manuales de operación y mantenimiento, lista de repuestos recomendados y certificados (por ejemplo, marcado CE de la maquinaria). Sin documentos no hay aceptación completa.
